Configuratie

Het aanpassen van functionaliteiten en/of scenes moet steeds gebeuren in combinatie met achterliggende Helvar Designer configuratie. Indien bedieningen niet zijn afgestemd op achterliggende programmatie kan dit ongewenste resultaten teweegbrengen. Er word aangeraden enkel wijzigingen te doen indien u vertrouwd bent met Helvar Designer en de achterliggende configuratie.

Bedieningskaarten

De instellingen van deze kaarten kunnen enkel aangepast worden door gebruikers met de rol "editor" of "superuser"

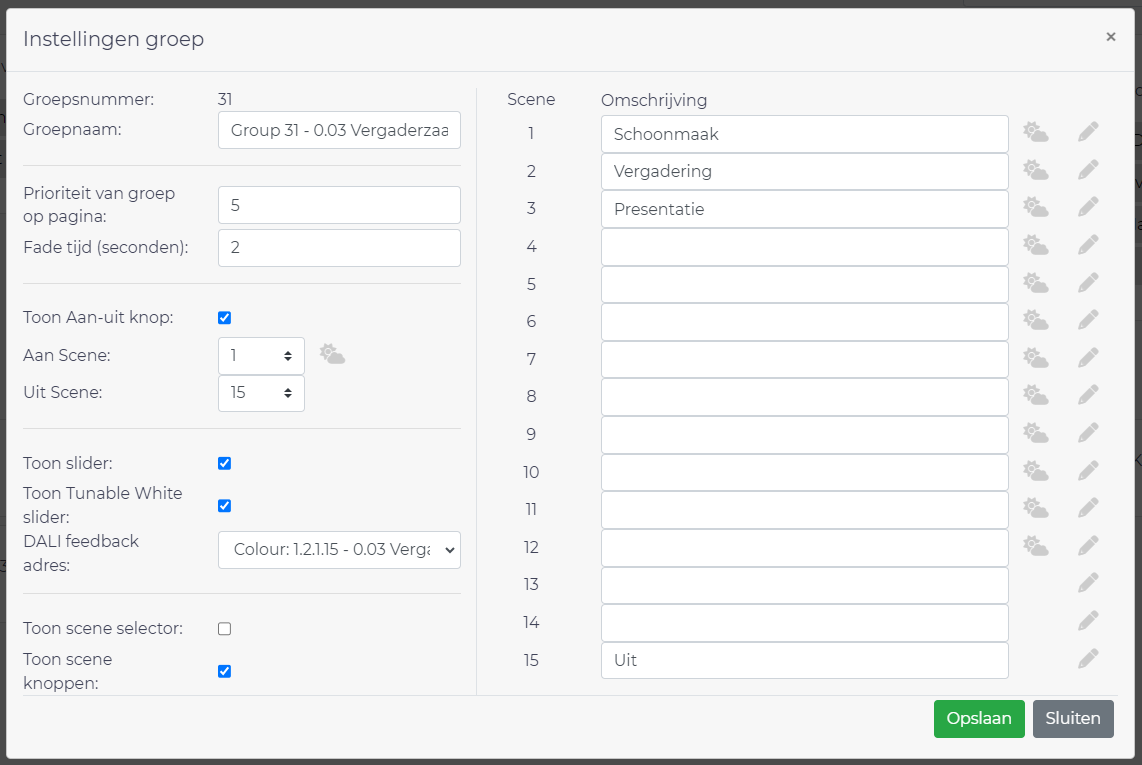

Via het settings-icoon op de bedieningskaarten krijgt u onderstaande configuratie te zien. Het onderstaande voorbeeld is voor gebruiker "superuser".

• Groepsnummer

Helvar Designer groepsnummer

• Groepsnaam

Standaard word de naam van de groep gebruikt zoals deze in Helvar Designer gedefineerd is. Kan aangepast worden naar wens. Enkel letters, nummers, accent letters en volgende speciale karakters zijn toegelaten "- & . / + _ % : spatie"

• Prioriteit

Volgorde van de kaart op pagina. Standaard krijgen alle kaarten een prioriteit van 0 mee. Deze waarde kan variëren tussen -99999 en +99999. Kaarten met een hoger prioriteit zullen op de pagina's hoger komen te staan. Wanneer 2 of meer kaarten dezelfde prioriteit hebben worden deze volgens hun groepsnummer gesorteerd in oplopende volgorde.

Bijvoorbeeld: groep 99 (met prioriteit 100), groep 88 (met prioriteit 0), groep 89 (met prioriteit 0), groep 1(met prioriteit -5)

• Fade tijd(seconden)

Tijd dat het toestel zal nemen om van de huidige stand naar de nieuwe stand te dimmen. Standaard 2seconden. Voor het sturen van geschakelde verlichting word geadviseerd om een fade van 0 seconden te gebruiken.

• Toon Aan-uit knop / Aan scene / Uit scene

Indien geactiveerd zal op de bedieningskaart een aan/uit schakelaar kunnen gebruikt worden. Bij Aan/Uit scene kan gekozen worden welke scene nummer er standaard moet verstuurd worden. Voor de aan scene is er ook de mogelijk om de daglichtfunctie te laten activeren via het zon-wolk-icoon .

• Toon slider / Toon Tunable White slider / DALI feedback adres

Indien geactiveerd zal op de bedieningskaart een slider kunnen gebruikt worden. Dit kan alleen als de groep zich in een aan scene bevind. De slider stuurt een waarde tussen 1 tot 100%. De slider kan niet gebruikt worden voor het uitschakelen van de verlichting, daarvoor is altijd een scene aansturing nodig. Indien de groep beschikt over DALI(2) DT8 toestellen kan er ook gekozen worden voor een Tunable white slider. Het feedback adres is 1 toestel dat gekozen word om als representatief toestel de intensiteit(%) van een groep weer te geven.

• Toon scene selector / Toon scene knoppen

Slechts 1 van deze 2 kan actief zijn. De selector zal de benoemde scenes in een lijst vorm tonen in de kaart en zal de status van de lijst aanpassen mochten er wijzigingen zijn door bvb sensoren of lokale bedieningen. In de variant met knoppen worden alle knoppen getoond maar is er geen terugkoppeling met achterliggende aansturingen. De opties die in beide gevallen getoond worden, zijn de scenes waarvoor er een omschrijving opgegeven is.

• Scene Omschrijvingen

De scene nummer refereren naar de gebruikt scenes binnen Helvar Designer. Er zijn mogelijke scenario's waar bvb scenes 1-3-789 niet gebruikt worden. De scenes waarvoor een omschrijving is opgegeven zullen getoond worden als optie bij de "scene selector" / "scene knoppen". Per scene is het ook mogelijk om eventueel de daglichtfunctie te activeren via het zon-wolk-icoon. Wanneer het potlood-icoon actief is dan zal een editor of hoger de mogelijkheid hebben om de huidige intensiteit op te slaan als deze scene.

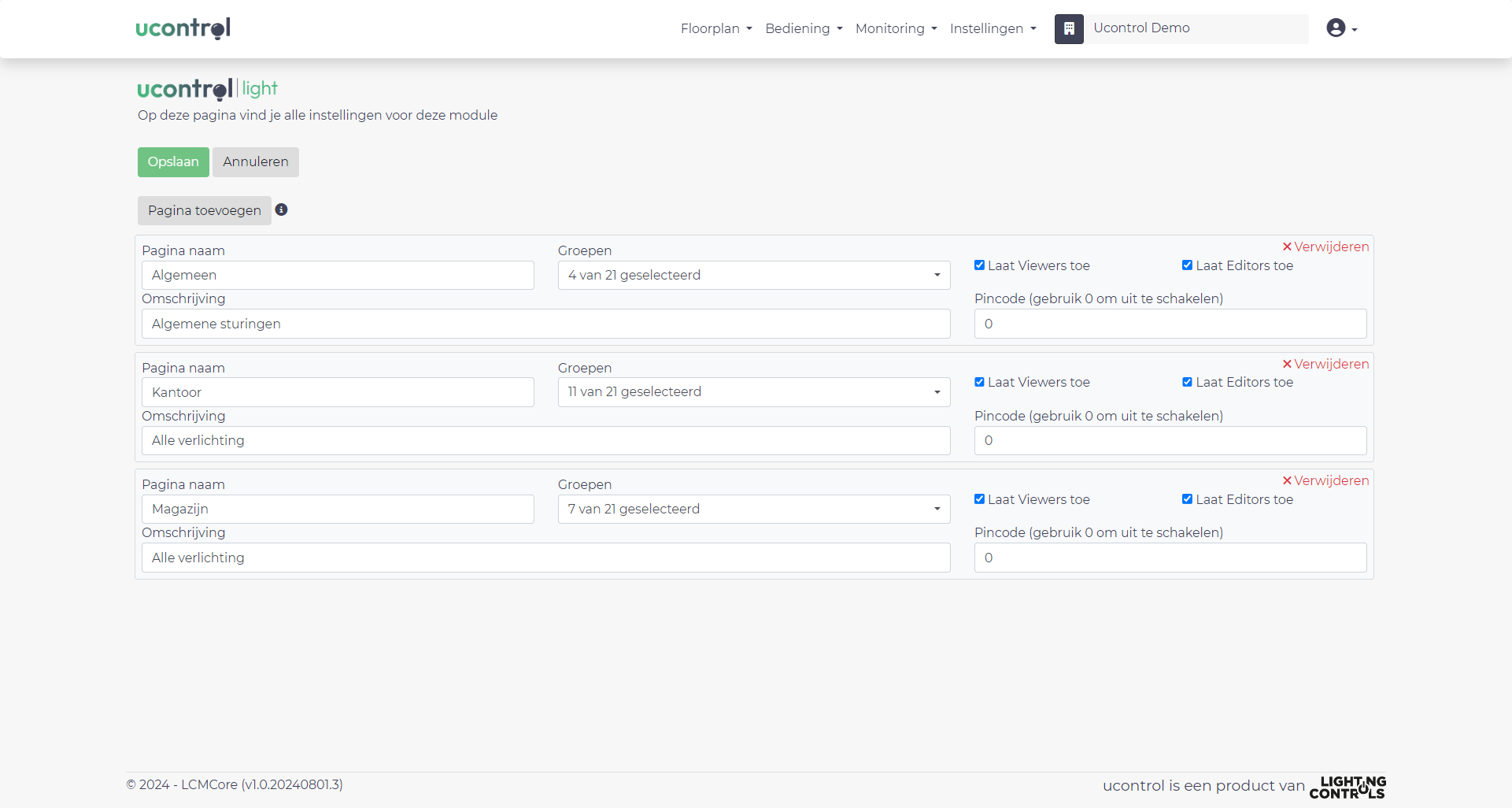

Bedieningspagina's

De instellingen van deze pagina's kunnen enkel aangepast worden door gebruikers met de rol "superuser"

Via het instellingen menu in de navigatiebalk kan u naar deze pagina navigeren.

Per pagina is er een configuratieblok beschikbaar. Via de knop bovenaan kan er een nieuwe pagina worden toegevoegd.

Door het verslepen van de configuratieblokken kan de volgorde van de pagina's gewijzigd worden in het dashboard alsook in de navigatiebalk bovenaan het scherm.

• Pagina naam

Titel die te zien is op de pagina kaart in het dashboard. Best is dit een korte, duidelijke naam met verwijzing naar het gedeelde /functies die op deze pagina beschikbaar zijn.

• Omschrijving

Subtitel die te zien is op de pagina kaart in het dashboard.

• Groepen

Overzicht van alle stuurgroepen die geconfigureerd zijn in het Helvar DALI lichtregelsysteem. Wanneer een groep aangevinkt is zal deze op de pagina zichtbaar worden volgens zijn configuratie. Eenzelfde groep kan op meerdere pagina's terugkomen, weliswaar met de zelfde configuratie. Indien een individuele gebruiker geen rechten heeft om bepaalde groepen aan te sturen zullen deze niet zichtbaar zijn voor deze gebruiker. Dit laat u toe om een pagina te creëren maar zal er toch afhankelijk van de gebruiker anders komen uit te zien. Voor meer informatie zie ook gebruikersbeheer.

• Laat Viewers/Editor toe

Als systeembeheerder kan u ook verborgen pagina's maken die enkel voor bepaalde gebruikersniveaus toegankelijk zijn. Dit is steeds in combinatie met de rechten die een gebruiker heeft op stuurgroepen zoals eerder genoemd.

• Pincode

Pincode mogelijkheid die kan toegevoegd worden om een pagina te beveiligen. Gebruik code 0 om deze functionaliteit uit te schakelen. Maximum 6 cijfers lang.

• Verwijderen

Het configuratie blok word rood gemarkeerd, bij het vervolgens opslaan van alle wijzigingen zal deze bedieningspagina verwijderd worden.

Na het aanbrengen van aanpassen op deze pagina kan u de instellingen opslaan via de knop "Opslaan". Indien u de pagina wil verlaten voor het opslaan van eventuele wijzigingen, krijgt u de melding of u dit wel degelijk wil doen.
